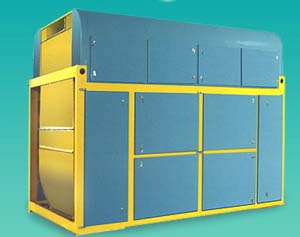

СВУ-60 предназначен для предварительной, первичной и вторичной очистки зернового вороха колосовых, крупяных и зернобобовых культур, технических и масличных культур и семян трав. Сепаратор разработан с учетом особенностей производства зерна в России по влажности и засоренности, предназначен для всех климатических зон.
СВУ-60 устанавливается в существующие агрегаты и комплексы (типа ЗАВ, КЗС) без существенного изменения силовой конструкции этих сооружений.
Оптимальное сочетание амплитуды и частоты колебаний, угла наклона решетных станов и величины воздушного потока способствует качественной очистке зерна.
Сепаратор СВУ-60 удовлетворяет требованиям охраны окружающей среды и техники безопасности.
Устройство и работа машины
Решетная система
Развитая решетная система, состоящая из четырех параллельно работающих решетных станов, позволяет получить высокое качество очистки даже при сильном засорении зерна.
Достигнутая высокая жесткость, за счет выполнения в стандартных решетах ребер жесткости и дополнительных отбортовок по длине решет, улучшает технологический процесс и повышает производительность сепаратора СВУ-60.
Для очистки решет применены шары из специальных сортов резины, не требующих дополнительной настройки при длительной работе сепаратора СВУ-60.
Оригинальная конструкция зон очистки позволяет исключить забивание решет при работе сепаратора СВУ-60 (так называемые мертвые зоны).
Воздушная система
Устройство с продольными ребрами равномерно распределяет по ширине и глубине пневмоканала поступающий зерновой материал.
Две независимые аспирационные системы наиболее просты в настройке и надежны в работе.
Конструктивные особенности первой аспирационной системы позволяют достигать равномерный по ширине канала замкнутый воздушный поток, который выделяет около 90% легких примесей от первоначального их содержания в исходном ворохе.
Оригинальная конструкция и рационально спрофилированный канал воздушной колонки в сочетании с оптимальным воздушным потоком второй аспирации выделяют максимальное количество щуплого и травмированного зерна.
Замкнутая воздушная система первой аспирации упрощает систему очистки ЗАВ от пыли.
Скачать руководство по эксплуатации СВУ-60
| Характеристики сепаратора СВУ-60 | Единицы измерения | Значение |
| Номинальная производительность за 1 час основного времени на пшенице с натурой исходного материала 760 г/л, т, не менее: | ||
| т/ч | 60 |
| т/ч | 40 |
| т/ч | 20 |
| Категория семян (ГОСТ Р 52325) | ЭС, РС | |
| Количество обслуживающего персонала | механик | 1 |
| Габаритные размеры, не более | ||
| длина | мм | 3940 |
| ширина | мм | 2310 |
| высота | мм | 3080 |
| Установленная суммарная мощьность, не более | кВт | 18,7 |
| Масса с комплектом рабочих органов и приспособлений для выполнения основной технологической операции, не более | кг | 4000 |
| Срок службы до списания (при годовой нагрузке 260 ч), не менее | лет | 9 |
Вся продукция сертифицирована и соответствует действующей нормативно-технической документации.
