Сепараторы магнитные (далее сепараторы) предназначены для:
а) извлечения металломагнитных примесей из муки, зерна и аспирационных относов продуктов размола:
− из муки и крупы – сепаратор БМЗ,
− из зерна и комбикорма – сепаратор БМЗ-01;
б) защиты последующего оборудования технологических линий от повреждений крупными металломагнитными
предметами, превышающими размеры зерна (шарики, болты, гайки, шайбы и т.п.).
Сепараторы применяются на предприятиях отрасли хлебопродуктов, могут применяться в других отраслях народного
хозяйства для очистки сыпучих продуктов от металломагнитных примесей и крупных металломагнитных предметов.
Сепараторы выпускаются в климатическом исполнении УХЛ, категория размещения 3 по ГОСТ 15150-69.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
БМЗ-ХХ-У3БМЗ буквенное обозначение — сепаратор с Блоком постоянных Магнитов типа З;
01 исполнения по конструкции магнитной системы (исполнение 00 не указывается)
У3 климатическое исполнение и категория размещения по ГОСТ 15150-69.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающего воздуха от минус 10° до 40°C.
Относительная влажность воздуха 80% при температуре 25°С.
Окружающая среда не должна содержать газов и паров в концентрациях, разрушающих металлы и покрытия.
Сепараторы допускают динамическое воздействие пыли.
Сепараторы устанавливаются на горизонтальной плоскости. Допускается отклонение от плоскости не более чем на 5°.
В части воздействия механических факторов внешней среды сепараторы соответствуют группе условий эксплуатации
М6 по ГОСТ 30631-99.
Требования безопасности по ГОСТ 12.2.124-90.
Сертификат соответствия № С RU.АЯ21.В 26882.
Сепараторы изготавливаются для внутригосударственных поставок и поставок в страны СНГ.
Сепараторы выпускаются по ТУ 5142-001-51969725-2000.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| БМЗ | БМЗ-01 | ||
| 1. | Максимальная пропускная способность, т/ч, не менее | 2 | 2 |
| 2. | Номинальная производительность,* т/ч, не менее: | ||
| по муке | 2 | — | |
| по крупе | 1,6 | — | |
| по зерну и комбикорму | — | 1,25 | |
| 3. | Эффективность очистки при номинальной производительности и допустимом содержание металломагнитной примеси в очищенном продукте не более 3 мг/кг), % | ||
| при размерах частиц до 2 мм | 80 | ||
| при размерах частиц свыше 2 мм | 90 | ||
| от крупных металломагнитных предметов | 100 | ||
| 4. | Магнитная индукция на расстоянии 5 мм от центра датчика Холла до наружной цилиндрической поверхности корпуса блока, мТл | 100 | |
| 5. | Число магнитных блоков/число магнитов в одном блоке, шт | 2/10 | |
| 6. | Габаритные размеры (не более), мм | 293х 210х 300 | 300х 288х 200 |
| 7. | Масса (не более), кг | 6,1 | 5,2 |
| 8. | Гарантийный срок эксплуатации магнитных блоков -2 года, после чего блоки подлежат повторному намагничиванию на предприятии — изготовителе сепараторов. | ||
КОНСТРУКЦИЯ и СОСТАВ

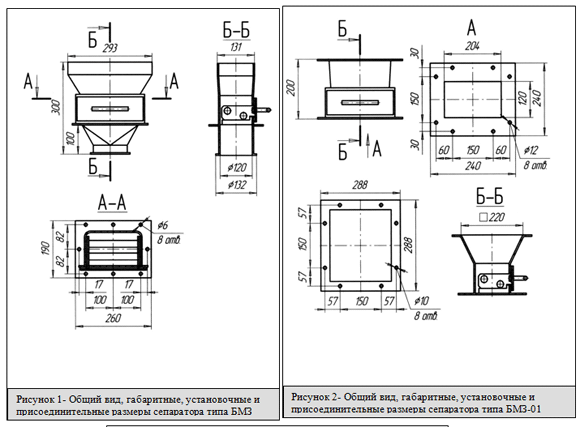

Сепараторы (рисунок 1 и рисунок 2) состоят из корпуса сварной конструкции с отверстиями для входа и выхода продукта, магнитной заслонки, которая вставляется через люк передней стенки по направляющим, двух магнитных блоков (рисунок 3).
Для предотвращения чрезмерной запыленности в рабочей зоне сепараторы оснащены прокладками.
Под действием магнитных и механических сил металломагнитные примеси выделяются из немагнитного потока зерна или аспирационных относов промежуточных продуктов размола и муки.
Магнитные блоки поставляются в составе сепараторов в намагниченном состоянии.
КОМПЛЕКТ ПОСТАВКИ
Сепаратор, в сборе с магнитными блоками, шт.* — 1
Этикетка У19 -БМЗ-00.000 ЭТ, экз. — 1
Руководство по эксплуатации У19-БМЗ.00.000 РЭ количество в соответствии с заказом, но не менее, чем 1 экз. на партию
сепараторов, отправляемых в один адрес.
* — блоки магнитов могут поставляться отдельно, по специальному заказу.
